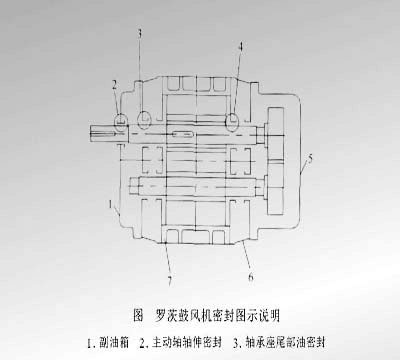

如今，羅茨鼓風機的應用行業越來與廣泛，密封形式也多樣化。羅茨鼓風機的密封主要包括主動軸軸伸、軸承座尾部油密封、墻板部軸密封三部位。其中墻板部軸密封主要是為了阻止氣體泄露，而另外兩個部位則是防止漏油，亦有對密封氣體的要求。

一、氣密封裝置

我們一般將以密封氣體為主的結構稱為氣密封裝置，單獨起油密封作用的稱為油密封裝置。羅茨風機墻板部軸密封裝置通常用的有迷宮密封、填料密封、漲圈密封和機械密封等；主動軸軸伸部常用的密封裝置有骨架油封組或機械密封。軸承座尾部油密封常采用回油槽結構或骨架油封組密封。

1.迷宮密封

迷宮密封是利用流體流經一系列節流間隙與膨脹空腔組成的通道，使工作介質產生節流效應，以限制泄漏的非接觸式動密封。羅茨鼓風機的墻板部軸密封廣泛采用迷宮密封。其密封機理可簡單解釋為，流體經過許多曲折的通道，經多次節流而產生很大阻力，使流體難于滲漏，從而達到密封目的。其優點是不受轉速和溫度的限制，結構簡單，維修方便，使用壽命長。適當?shù)卦黾用芊恺X數目，可用于高壓氣體的密封；如果密封件加工和組合良好，在運行中，一般不會出故障，也不需要經常更換。其缺點主要是密封零件加工精度要求高。由于密封間隙小，當機器運轉不良時會發生摩擦磨損，從而降低密封性能。該種密封一般適用于輸送空氣的場合，在輸送有毒、易燃和易爆氣體時，其使用受到限制。標準型羅茨鼓風機墻板部密封一般采用該種形式的密封。

2.填料密封

填料密封是用填料填塞泄漏通道，阻止泄漏的一種密封形式。填料密封結構簡單，裝拆方便，成本低廉， 因而得到了廣泛的應用。在羅茨鼓風機的填料密封結構中，較常用的有盤根填料、成型聚四氟乙烯填料及骨架油封組填料等。因該型密封屬于接觸型密封，容易造成軸與油封唇口或聚四氟乙烯填料接觸部位）的磨損。由于其結構簡單，裝拆方便，成本低廉，密封效果較好，對工作環境和維護保養要求不高，因而在化肥廠等行業一直具有較廣的應用。

3.漲圈密封

漲圈密封是將若干帶切口的彈性環放于密封槽中，由于漲圈本身的彈力，而使其外圓緊貼在殼體上，漲圈外徑與殼體間無相對轉動。氣體只能通過漲圈與環形槽的縫隙向下游泄漏。工作時，漲圈在兩側氣體壓差的作用下，緊貼于環形槽的下游端面。進入縫隙的高壓氣體充滿背隙空間，使?jié)q圈外圓與密封座內孔之間的密封進一步加強，剩下的泄漏通道只有漲圈的切口。由于切口間隙很小，且在安裝時將切片錯位安裝，經過幾道漲圈密封之后，只有很少的出去。如果再加裝封壓氣體密封裝置，則密封效果更佳。因該型密封是接觸型密封，因此密封效果較好，但使用時需要注脂潤滑。新研制的特種材料制成的漲圈，使用時可以不加注潤滑脂。

墻板部軸密封采用上述三種密封形式，當墻板結構為開式時，被輸送氣體不會漏進油箱，但可能向大氣中泄漏。潤滑油亦不會漏進機殼內。當采用閉式墻板結構時，被輸送氣體可能漏進油箱。作為真空泵使用，抽真空時，潤滑油可能漏進機殼。

二、機械密封

機械密封又稱端面密封，是一種限制工作流體沿轉軸泄漏的裝置。通常由靜止環靜環）、旋轉環動環）、彈性或磁性元件、旋轉環傳動件和輔助密封圈等零件組成。工作時利用旋轉環和靜止環相對轉動的兩個貼合表面以及輔助密封來實現其密封功能。機械密封能否正常工作取決于兩端面之間能否建立穩定、可靠的潤滑液膜和及時將摩擦熱導出。因機械密封具有工作可靠，泄漏量小，工作壽命長，端面磨損能自動補償，無須經常維修，功率損耗小，且對軸沒有磨損等特點，被廣泛應用在機械工業、石油和化學工業等各類旋轉機械中。

機械密封型密封因其結構復雜，精度要求高，價格貴，維修不便。一般只用于密封要求較高， 其他密封形式不能滿足的場合。

羅茨鼓風機所采用的機械密封，又分為K型機械密封與N型機械密封。K型機械密封即在主動軸軸伸處加裝機械密封，墻板部軸密封采用迷宮密封或填料密封形式。因允許氣體進入墻板或油箱，故墻板封閉，并要求氣體對油不能有劣化作用。采用該種形式的密封，被輸送氣體可能漏進油箱，但極少向大氣中泄漏。抽真空時，油可能漏進機殼。一般用于輸送干凈的工業氣體（如氮氣），但對潤滑油有劣化的氣體，不能使用該型密封形式的風機。

在羅茨鼓風機的墻板部軸密封采用四個機械密封，即通常所講的N型機械密封”采用N型機械密封，氣體泄漏極少，可近似實現零泄漏”特別是對油有劣化作用的氣體，采用該密封形式的風機效果更佳。

羅茨鼓風機的密封結構多樣，各種密封形式又各有千秋，因此在選用羅茨鼓風機時，除了選擇合適的機型外，還應根據輸送介質的特性，選擇合理的密封形式。一般輸送空氣時，選用迷宮密封形式；化肥廠輸送 C0%或半水煤氣時，由于其介質不清潔，含煤焦油太多，一般選用填料密封形式的風機；對于石油、化工等行業用來輸送清潔的易燃、易爆和有毒等特殊氣體的羅茨鼓風機，則應選用機械密封風機。
